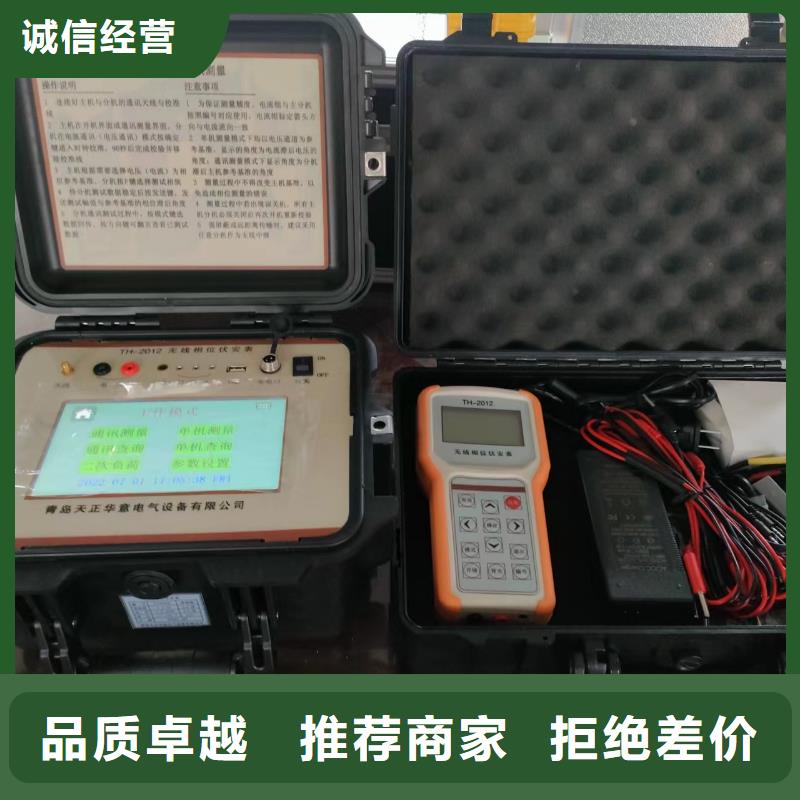

辽宁一次通流加压模拟带负荷向量试验装置功　　能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源 3.7V锂充电电池功　　耗 250mA显示模式 LCD彩屏显示，72×55mm仪表尺寸 长宽厚：187*119*48mm钳口尺寸 Φ8mm电压量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS电流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)无功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)视在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因数量程 -1～+1 分辨率：0.001 精度：±0.03电流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率 约2秒/次数据保持 测试中按HOLD键保持数据，“HOLD”符号显示数据存储 500组硅胶防护套 有USB接口 USB接口，所存数据上传电脑，便于分析管理数据自动关机 仪表无操作约15分钟后关机背光功能 有，适合昏暗场所及夜间使用电压检测 当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量 主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度 1.5m电流钳线长 2m工作温湿度 -10℃～40℃；80%Rh以下存放温湿度 -10℃～60℃；70%Rh以下输入阻抗 测试电压输入阻抗为：1MΩ耐　　压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘 仪表线路与外壳之间≥100MΩ结　　构 外壳绝缘适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 三相通流加压模拟负荷校验装置 模拟负荷向量试验装置 电位差相位伏安表 模拟一次负荷法继电保护相位检验装置 母差保护线路保护 钩式验电器2 继电保护向量检查和动作逻辑校验测试装置 电位差双钳相位伏安表 三相微机继电保护综合校验仪

辽宁一次通流加压模拟带负荷向量试验装置变压器通流试验核查差动保护接线1）试验准备为方便现场接线，根据变压器阻抗参数计算，本次选择变压器110kV侧绕组为施加变频电源侧,完成#1和#2主变差动保护接线校验。1.1）在#1主变中压115kV侧套管处经主变开关-110kV#1母线-母联-#2主变开关施加三相工频（或低频）电源，对#2主变差动保护接线检验，利用变压器短路阻抗在#2主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.2）在#2主变中压115kV侧套管处经主变开关-110kV#2母线-母联-#1主变开关施加三相工频（或低频）电源，对#1主变差动保护接线检验，利用变压器短路阻抗在#1主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.3）注：为方便也可利用工频电压转换装置同时对220#1PT施加10kV电压，以Ua为参考相位基准绘制六角向量图。 PT变比220kV/√3/0.1kV√3）,二次相电压约2.62V。2）变压器阻抗参数计算#1主变与#2主变短路阻抗差别较小，故以#1主变参数计算。根据#1主变短路阻抗参数计算出阻抗欧姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中压侧加压，故换算中压侧对高压侧等效阻抗:ZM-H=40.85/（230/115）2≈10.21高压侧和低压侧短路后并联等效阻抗保护显示屏及测量装置显示分辨率完全可满足读数及测量。3）#2主变三侧通流（由#1主变开关-110kV#1母线-母联-#2主变开关）将101-3、101、101-1、100-1、100、100-2、102-2、102、102-3开关合上，由#1主变110kV侧对#2主变施加试验电流；将#2主变220kV侧202-3、202开关合上，202-D1接地刀闸合上，在220kV侧主变开关202进线侧形成短路接地；将#2主变10kV侧002手车推至工作位置，合上002开关，在0022出线侧使用短路线短路接地，在#2主变10kV 002开关出线侧形成短路接地。
